Norma E.050 Suelos y Cimentaciones: qué debe incluir un estudio de mecánica de suelos

Artículos técnicos · Tupia Ingenieros SAC

En el Perú, el diseño de cimentaciones se rige por la Norma Técnica E.050 Suelos y Cimentaciones del Reglamento Nacional de Edificaciones (RNE). Esta norma establece cuándo es obligatorio un Estudio de Mecánica de Suelos (EMS), cómo debe ejecutarse y qué debe entregarse.

¿Qué es el EMS?

Es el estudio que caracteriza el terreno donde se construirá una obra: sus capas, su resistencia, su comportamiento ante cargas y sismos, y su agresividad química. Con esa información se definen el tipo de cimentación, la profundidad de desplante, la capacidad admisible y los asentamientos esperados.

El EMS debe estar firmado por un profesional responsable: ingeniero civil colegiado y habilitado, que asume la responsabilidad técnica del estudio.

Trabajos de campo

La norma define el número mínimo de puntos de investigación y su profundidad según el tipo de edificación y el área. Entre las técnicas más usadas están:

• Calicatas (excavaciones a cielo abierto) con registro de estratos y toma de muestras.
• Ensayos in situ: SPT (penetración estándar), DPSH o cono dinámico, densidad de campo.
• Perforaciones cuando se requiere investigar a mayor profundidad.

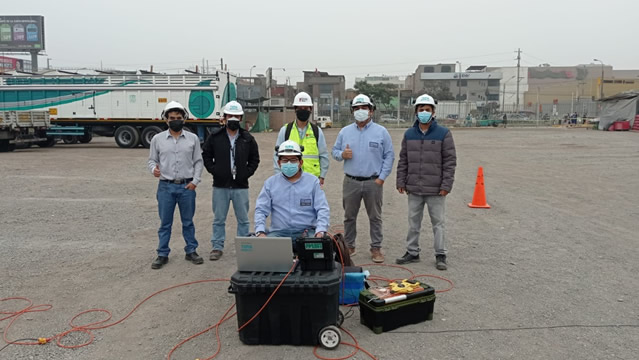

• Ensayos geofísicos como MASW o refracción sísmica, útiles para conocer la velocidad de ondas de corte y complementar la exploración.

Ensayos de laboratorio

• Granulometría, límites de Atterberg, contenido de humedad y clasificación SUCS.
• Peso específico, densidad y, según el caso, corte directo, triaxial o consolidación.
• Análisis químico: sales solubles, sulfatos y cloruros, para definir el tipo de cemento y la protección de la cimentación.

¿Qué debe contener el informe?

• Memoria descriptiva con la ubicación y las características del proyecto.
• Plano de ubicación de los puntos de investigación.
• Perfiles estratigráficos y registros de exploración.
• Resultados de los ensayos de campo y laboratorio.
• Análisis de la cimentación: tipo, profundidad, capacidad admisible y asentamientos.
• Parámetros sísmicos del suelo y recomendaciones de agresividad química.
• Conclusiones y recomendaciones para el diseño y la construcción.

Un buen EMS ahorra dinero

Un estudio bien hecho evita cimentaciones sobredimensionadas y, sobre todo, problemas de asentamientos o fallas durante la vida de la estructura. En proyectos de energía, minería, industria y edificaciones, el EMS es una de las inversiones de menor costo y mayor impacto del proyecto.
